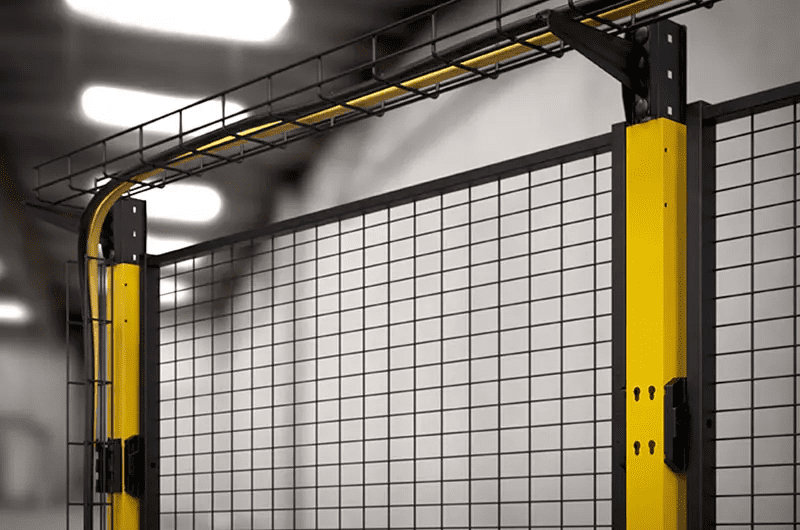

Axelent 的 X-Tray 是 X-Guard 機器防護裝置的理想線槽，兩者完美的結合使得 Axelent 在市場上獨樹一幟。 X-Tray ( 電纜線槽 )材質堅固丶搭配性高且易於安裝，無需特殊工具即可實現優雅的解決方案，與X-Guard 一樣，只需要幾個支架和工具即可安裝。
X-Tray 和 X-Guard 的組合能夠用最少的材料達到最大的利用，透過兩者的結合可以提供近趨無限的解決方案。

型錄下載
索取CAD檔

特色

  • 成本效益高
  • 提供多種電纜配置方式
  • 專為 X-Guard 工業安全圍籬設計的快速接頭
  • 黑色鍍鋅材質，與 X-Guard 工業安全圍籬完美搭配
    (提供其他顏色)
  • 安裝快速方便
  • 節省時間- 因佈線於同一線槽，機器設備可快速啟動
  • 可在SnapperWorks ( 繪圖程式 )中繪製和計算電纜線槽
  • X-Tray 符合 IEC 61537 標準的所有電纜管理要求，並通過了 UL、E90、SP 和 DNV-GL 認證

 X-Guard中
X-Tray的設備

  • 最大負載：電纜線槽 30 kg/m ，支架 45 kg/個
  • 支架最大寬度：420 mm
  • X-Tray 擁有市場上最強的快速連接能力，和最長的支撐距離
    2.25 m
  • 對於無頂框單鉸鏈門，X-Tray 可代替管狀框架，使電纜佈線安裝更穩定
  • 更多有關 X-Tray 和配件的資訊，請與我司聯絡

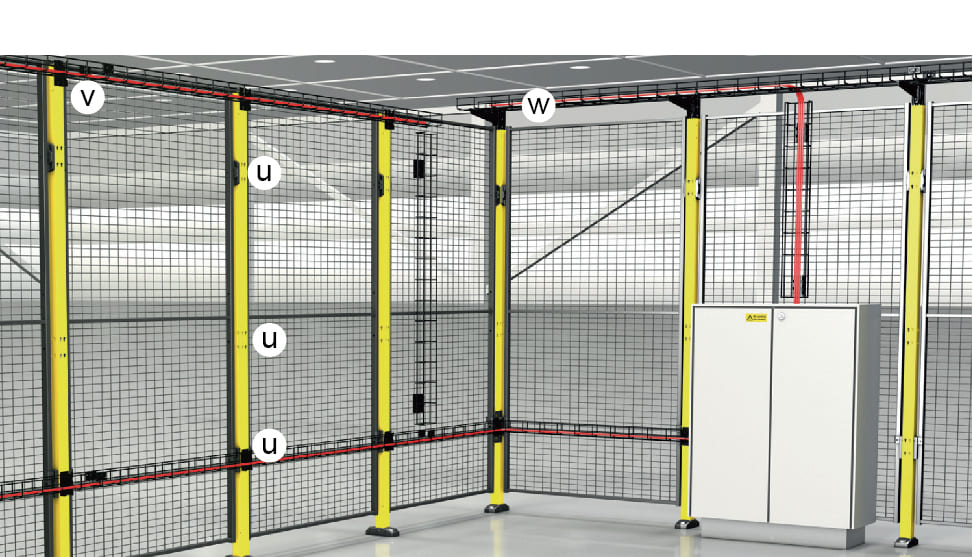

X-Guard中X-Tray最常見的安裝方式

  • U - 柱孔安裝
    快速安裝於立柱的柱孔中，線槽 60-120 mm
  • V - 頂部安裝
    快速且獨立的安裝在 X-Guard 的頂端，線槽 60-120 mm
  • W - 懸臂安裝
    安裝在X-Guard的上方，提供大多數解決方案穩定的安裝，適用多醌門組合或滑門，線槽60-420m


U 孔柱安裝

V 頂部安裝

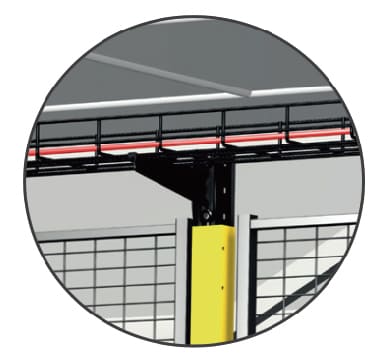

W 懸臂安裝
