T/U/K型滑軌
T型滑軌
T型滑軌又稱為固定式滑軌，用於同時承受徑向力和軸向力的場合。寬度尺寸為18、28、35、43、63mm

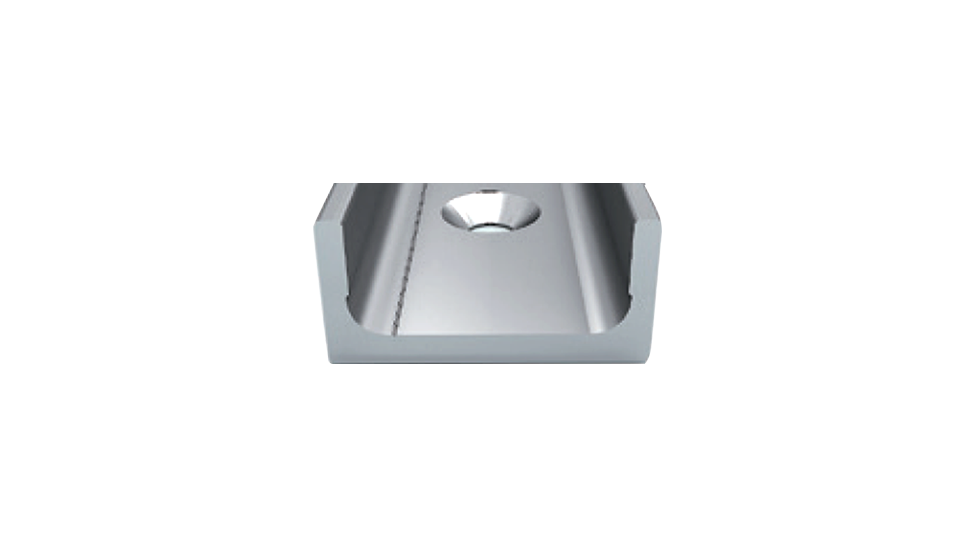

U型滑軌
U型滑軌又稱浮動式滑軌，用於承受徑向力，並與固定式T型滑軌或補償式 K型滑軌一起搭配使用，作為承受力矩載荷的支撐軸承 。寬度尺寸為18、28、 35、43、63mm
K型滑軌
K型滑軌補償式滑軌用於承受徑向力和軸向力，不適合垂直安裝，與 U 型滑軌結合使用，可調整兩個平面的誤差。寬度尺寸為43、63mm
組成零件
滑軌
依截面形狀分為T型滑軌(固定式)、U型滑軌(浮動式)和K型滑軌(補償式)，滑軌皆為冷抽碳鋼且經過熱處理和滑道研磨。
滑塊
滑塊有NSW/NSA型滑塊、CS型滑塊和NSD/NSDA型滑塊三種類型，材質皆為鍍鋅鋼，依據需求可搭配不同的滾輪數量。
滾輪
可單獨提供各種尺寸， 和選擇偏心輪或同心滾輪，也可選擇搭配防濺式塑膠密封(2RS) 或鋼製防塵蓋板 (2Z， 2ZR 用於尺寸 63)。
T+U系統誤差補償
使用固定式滑軌和補償式滑軌 ( T+U系統) 的組合，可以解決兩支平行滑軌對準的獨特問題。透過使用 T+U系統， T型滑軌提供導向的作用， U型滑軌提供輔助支撐的作用，可分擔徑向力和 Mz 力矩。
特色
- 具有自我校正功能，可簡化設計、提高效能並降低應用的總成本
- 可安裝在未經加工的表面
- 高運行速度
- 滑軌和滑塊體可採用不同的防腐處理
- T+U系統可以補償誤差(見圖1)
- K+U系統可以補償誤差(見圖2)
T+U系統可以補償誤差(見圖1)

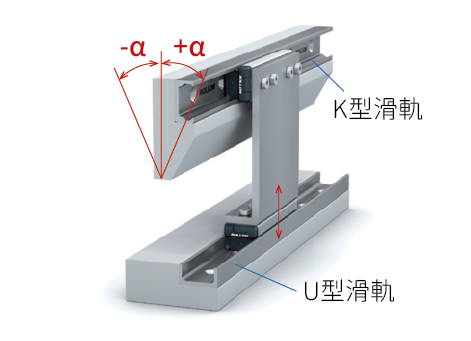

K+U系統可以補償誤差(見圖2)
應用行業
- 切割機
- 醫療設備
- 包裝機
- 攝影照明設備
- 建築和機械結構（例如： 門、防護罩）
- 機器人和機械手臂
- 自動化
- 運輸和物流
- 特殊車輛
