Rolbloc 高荷重線性滑軌

Rolbloc 高荷重線性滑軌

Rolbloc 高荷重線性滑軌由梯形滑軌( GU)和鋼製棱柱型滑塊組合而成,滑塊可搭配兩個或四個圓柱形外觀的錐形滾輪,滾輪和滑軌之間的軸線是垂直的。由於 GU 滑軌梯形的輪廓設計,使 Rolbloc 滑塊可以順暢地滾動,因此提供了一個穩定且精確的導向系統。

滾輪和滑軌之間的接觸發生在研磨的滑道上,而研磨滑道相對於滾輪的旋轉軸是傾斜的,由於接觸區域的傾斜角,會產生與接觸區域尺寸和傾斜角度成正比的阻力,然而在 Rolbloc 高荷重線性滑軌中,滾輪的旋轉軸與滑道平行,且進行純滾動,減少了表面應力和灰塵對滑道面的影響。

Rolbloc 高荷重線性滑軌的滑塊適用於高承載、高速、高工作循環及惡劣環境(如灰塵、磨損)的應用,特別適合在高加速度下搬運非常重的負載,適用於鑄造及其他重工業應用。


特色

  • 適用於重負載和骯髒的環境
  • 每個滑塊承載能力高達15噸
  • 安裝簡單且可達到自我錯位校正
  • 滑軌具有不同的表面處理
  • 可選用不銹鋼滾輪
  • 屬重型線性滑軌

應用

  • 鑄造行業
  • 鋼材加工設備
  • 金屬沖壓
  • 搬運系統
  • 自動倉儲系統
  • 物料升降機
  • 包裝設備

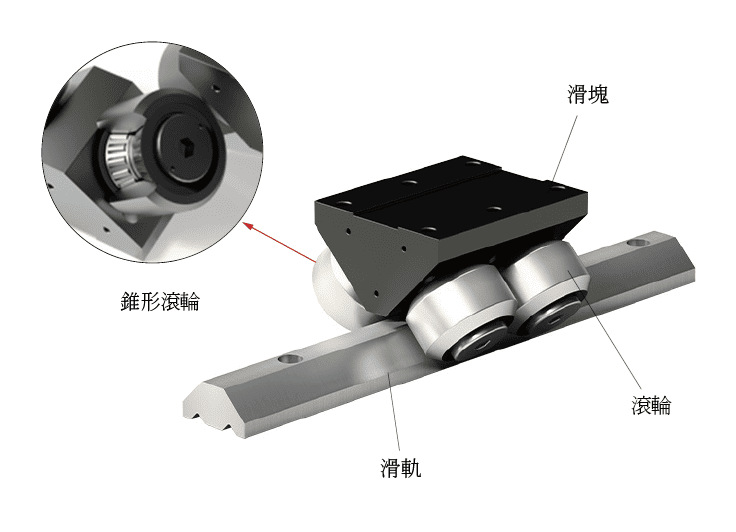

組成零件

滑軌

滑軌均由冷抽實心軸承鋼製成,滑軌表面經過熱處理,可以選擇噴砂或研磨的表面處理。MT 為噴砂處理的滑軌,M 為研磨處理的滑軌。

滑塊

由一個拋光鋼主體組成,搭配兩個或四個圓柱形外觀的錐形滾輪,BL 2... 為2個滾輪,BL 4... 為4個滾輪。

滾輪

為錐形滾輪。

產品規格

滑軌

滑軌可分為二種樣式,分別為GU...MT滑軌(表面噴砂處理)、GU...M滑軌(表面研磨處理)。

型號 尺寸 (mm) 重量1)
(kg/m)
H
±0.05
h
±0.05
S
±0.05
D
+0.1
G g sm I I1
GU 62 MT 43.5 32.5 63.5 11 18 11 2x45° 120 30 11.8
GU 80 MT 56.7 41.5 81.5 13.5 20 13 2x45° 120 30 20.3

* 1) 不含孔的重量



型號 尺寸 (mm) 重量2)
(kg/m)
H
±0.05
h
±0.05
S
±0.05
D
+0.1
G g I I1
GU 62 M 42 31 62 11 18 11 120 30 10.9
GU 80 M 55.2 40 80 13.5 20 13 120 30 20

* 2) 不含孔的重量





滑塊

滑塊可搭配2個或4個滾輪,分別為BL 2...帶2個滾輪、BL 4...帶4個滾輪。

型號 尺寸 (mm) 重量
(kg)
A
B 1)
C
P
P1 P2 V m e u f Q T Z
BL 252 136 90 56 54 14 16 M4x7 70 40 8 M8 12 43 47 2.4
BL 452
136 90 112 54 14 16 M4x7 70 48 8 M8 12 43 47 4.8
BL 275 170 125 56 56 15 40 M5x8 85 56 10 M12 17.1 71.5 70 6.5
BL 475 170 125 56 56 15 40 M5x8 85 66 10 M12 17.1 71.5 70 13
BL 2115 243 175 56 80 15 70 M5x10 120 95 15 M14 22 99.8 93 21.6
BL 4115 243 170 56 80 15 70 M5x40 120 110 15 M14 22 99.8 93 43.2

* 1)所有尺寸的公差為 ±0.05




型號 動態負載 (N) 極限負載 (N) 使用壽命係數
Cw 2) 徑向 Fr 3)
軸向 Fa 4) X
Y
BL 252 59000 16800 8400 1 1
BL 452 118000 33600 16800 1 1
BL 275 99000 44200 22100 1 1
BL 475 198000 88400 44200 1 1
BL 2115 275000 76800 39300 1 1
BL 4115 550000 157200 78600 1 1

* 2)Cw為100km的基本載重,載重垂直於滾輪側固定面

* 3)垂直於滾輪側固定面的載荷

* 4)平行於滾輪側固定面的載荷
